ROZŠÍŘENÁ REALITA PRO PROJEKTY

Rozšířená realita (AR z angl. augmented reality) je označení používané pro zobrazení reálného světa doplněného o počítačem generované objekty. Splynutím těchto dvou obrazů na speciálních brýlích, obrazovce telefonu nebo tabletu vstupujeme do světa rozšířené reality.

Rozšířená realita pro projekty staveb v BIM představuje další z úžasných možností využití Vašeho informačního modelu stavby. Současný pokrok v informačních technologiích a zabudování senzoru scaneru LiDAR, který přinášejí nejnovější tablety, umožňuje ještě efektivněji využití než tomu bylo u systému založeném zejména na snímaní dat z kamer. Kromě nejčastěji prezentované možnosti využití AR pro vzájemnou koordinaci technických zařízení budov přímo při výstavbě velkých staveb se nabízí i řada dalších výhod pro malé novostavby nebo i rekonstrukce.

Zobrazení výhledu z interiéru projektované budovy rodinného domu prostřednictvím rozšířené reality.

Jednou z takových výhod je zobrazení stavby v jejím reálném prostředí. Procházkou po pozemku zjišťujete skutečné umístění stavby, její reálnou velikost, vzdálenost od dalších staveb nebo výhled z jednotlivých částí přízemí domu.

Pro rekonstrukce a vestavby je možné zobrazovat při procházení stavbou umístění nových konstrukcí jako jsou příčky, pozice nových stavebních otvorů nebo rozmístění zařizovacích předmětů.

rozšířená realita - umístění nových stavebních otvorů
Zobrazení nového stavebního otvoru v dvou rozdílných módech v AR při procházení stavbou určenou k rekonstrukci.

Ve srovnání s virtuální realitou je zobrazení projektu v AR zamřené zejména na prostorovou koordinaci. Vzhledem k náročnosti na výpočetní výkon se model nezobrazuje se skutečnými barvami a texturami povrchů ale jejich barva je dána příslušností ke skupině prvků ( okna – modrá, stěny-bílá, nábytek- béžová….) Určení pozice prvků nebo ucelených částí stavby a jejich vztahu k reálnému světu je tak primární využití AR v projekční praxi.

VIRTUÁLNÍ REALITA PRO INTERIÉRY BUDOV

Projekt interiéru je něco, co bývá zpracováváno až v úplně poslední projekční fázi spolu s prováděcí dokumentací stavby, nebo často ještě později až při samotné výstavbě nebo po ní. Přitom základní rozvaha o rozmístění nábytku je nutná již u samotného zrodu projektu. Po vyjasnění požadavků na návrh stavby a sestavení stavebního programu – soupisu místností a jejich ploch začíná práce na projektu studie. V této fázi vzniká úvodní koncept stavby obvykle prezentovaný skicou exteriéru a půdorysným schématem funkčních ploch.

Do procesu tvorby konceptu vstupuje mnoho faktorů, které výsledek formují. Jedním z nich je i představa všech činností, které budou ve stavbě probíhat a to na zcela elementární úrovni práce se zařízením budovy – interiérem. Rozmístění oken, dveří, tvar stěn, orientace ke světovým stranám, orientace k výhledu, velikost, výška….. – to vše musí umožňovat vybavení prostoru nábytkem pro daný účel využití. Proto je koncept interiéru součástí projektu fáze Studie, jinak také označované jako Návrh stavby dle standardu České komory architektů.

Půdorys ve fázi Studie s funkčním probarvením ploch.
Půdorys ve fázi Studie s funkčním probarvením ploch (zde jednotlivé bytové jednotky) a konceptem interiéru.

Projekty zpracovávané metodou informačního modelování budov ( BIM ) v naší projekční kanceláři umožňují přes speciální vizualizační program prohlédnout si interiér stavby ve virtuální realitě. S využitím náhlavní soupravy tzv. headsetu se s pomocí ovladačů nebo pohybem těla přemisťujete projektovanými prostory a uděláte si již v takto rané fázi realistickou představu o jejich pozdějším využití. Výhodou je, že se procházíte přímo stavebním modelem, vidíte všechny místnosti (i exteriér) a neplatíte za klasickou práci vizualizátora, který cíleně naaranžuje jen určité pohledy. Dopracování až do fotografické kvality se všemi podrobnostmi reálného světa je přitom možné a míra požadavku na detail je tak zcela v rukou investora. Další informace.

Interiér stavby ve virtuální realitě.
Koncept interiéru stavby v projektu ve fázi Studie zobrazený ve virtuální realitě.

JSME TU PRO VÁS STÁLE

I v době nouzového stavu v České republice naše kancelář stále funguje a je připravena chystat projektové dokumentace pro Vaše stavební záměry. Aktuální opatření nemají žádný zásadní dopad na průběh projekčních prací nebo projednání dokumentace s dotčenými orgány. Dočasně jsme byli nuceni pozastavit předvádění virtuální reality v naší kanceláři, ale stále si můžete projít projektem na svém PC nebo ve vlastním headsetu. Jsme schopni komunikovat online prostřednictvím videohovorů, nebo se sejít s Vámi přímo na místě stavby. Jsme tu PRO VÁS stále. 🙂

JSME TU PRO VÁS STÁLE

EIR – POŽADAVKY OBJEDNATELE NA INFORMACE

Součástí procesu řízení projektu v BIM je jeden z úvodních dokumentů Employer’s Information Requirements ( EIR ) – Požadavky objednatele na informace. Tento dokument definuje požadavky zadavatele na informační a grafickou podrobnost informačního modelu budovy, datovou strukturu modelu a organizační strukturu celého BIM procesu. Jinými slovy řečeno, tento dokument představuje zadání investora na očekáváné výstupy ve vztahu k předmětu díla.

Škála požadavků může být široká a souvisí zejména s celkovými představami investora o využití informačního modelu. Kromě klasické projektové dokumentace v různých stupních přesnosti se může jednat např. také o využití modelu pro další správu budovy nebo marketingové aktivity aj..

Dokument je buď zpracováván specialisty přímo na straně objednatele, nebo ve spolupráci se zhotovitelem. Jedná se o výchozí dokument pro zpracování výkonového plánu BEP (BIM Execution Plan). Oba dokumenty EIR i BEP jsou součástí smlouvy o dílo a stávají se tak zárukou úspěšně realizovaného BIM projektu.

V naší kanceláři jsme připravení Vám v sestavení dokumentu EIR pomoci a definovat cíle a výstupy, které Vám z informačního modelu budovy přinesou největší užitek.

VZTAH DOKUMENTŮ EIR ( POŽADAVKY OBJEDNATELE NA INFORMACE ) A BEP
VZTAH DOKUMENTŮ EIR (Požadavky objednatele na informace) A BEP (Plán realizace informačního modelu stavby).

ATELIÉR OSTRAVA S.R.O. V KATALOGU KONCEPCE BIM

Jako jedni z prvních subjektů jsme byli v prosinci 2019 zapsáni do katalogu firem pracujících metodou BIM, vedeném u státní organizace ČAS odboru Koncepce BIM !!! 🥂

Katalog vznikl za účelem vytvoření přehledu subjektů působících v oblasti BIM na území ČR a mapuje situaci v oblasti poskytovaných služeb souvisejících s informačním modelování budov v rámci celého životního cyklu staveb.

Ateliér Ostrava s.r.o. v katalogu Koncepce BIM

NESTAVĚJTE "ZAJÍCE V PYTLI", PROJEKTUJTE S NÁMI VE VIRTUÁLNÍ REALITĚ

NESTAVĚJTE "ZAJÍCE V PYTLI", PROJEKTUJTE S NÁMI VE VIRTUÁLNÍ REALITĚ

NESTAVĚJTE „ZAJÍCE V PYTLI“, PROJEKTUJTE S NÁMI VE VIRTUÁLNÍ REALITĚ – s tímto sloganem Vám nabízíme virtuální realitu jako nejlepší metodu zobrazení stavebních projektů. Chcete mít projekt jednoduše stále pod kontrolou? Chcete získat jasnou představu o prostoru, jaký budete dennodenně ve Vašem novém domě využívat? Chcete si ověřit, jaká je vizuální návaznost prostor ve Vašem projektu? Nebo si jen chcete při plánování stavby hrát a bavit se? Teď máte možnost! Přečtěte si více o využití VR v projekci staveb v našem krátkém příspěvku, případně v podrobném článku o virtuální realitě, nebo ještě lépe nás přímo kontaktujte, domluvte si schůzku a vyzkoušejte vše na „vlastní oči“! Těšíme se na projektování s Vámi ve VR!

DON’T BUILD „PIG IN A POKE“, PROJECT WITH US IN VIRTUAL REALITY is the name of a new campaign aimed at promoting the possibilities of advanced methods of visualization of construction projects that our office offers to clients. Do you want to get an idea of the space you will use every day in your new house? Do you want to check what is the visual continuity of space in your project? Or do you just want to play and have fun planning your construction? Now you have a chance! Contact us to make an appointment. We look forward to designing with you in VR!

PROJEKT STAVBY VE VIRTUÁLNÍ REALITĚ

Dobrá vzájemná komunikace mezi klientem a architektem je výchozím bodem každého úspěšného projektu. Kromě prvotní shody nad způsobem pojetí designu projektu je důležité zejména pochopení návrhu vlastního uspořádání prostor, jejich proporcí a návazností. Tato fáze návrhu se odehrává běžně zejména na úrovni konzultace výkresů půdorysů jednotlivých podlaží, kdy se prostorový návrh převádí do plošného zobrazení formou ustálených zobrazovacích metod a symbolů. Zatímco pro projektanta je tento převod zamýšlené 3D stavby do 2D zobrazení každodenní rutinou, pro klienta toto zpětné čtení představuje obvykle určitou míru nejistoty spojenou s otázkami typu: „Chápu stavební výkresy a výklad architekta správně?“, „Odpovídá skutečně návrh mojí představě?“, „Bude prostor dostatečně velký a účelně uspořádaný?“ Ačkoli dobrá prostorová představivost investora, větší počet realizovaných staveb nebo dlouhodobá spolupráce s jedním projekčním ateliérem tuto míru nejistoty snižují, stoprocentní jistota nastává až po výstavbě, kdy prostor vidíte na vlastní oči 1:1. Protože chápeme potřeby klientů a záleží nám na tom, aby investovali efektivně ke své spokojenosti, nabízíme od července 2019 možnost zobrazení projektu ve virtuální realitě.

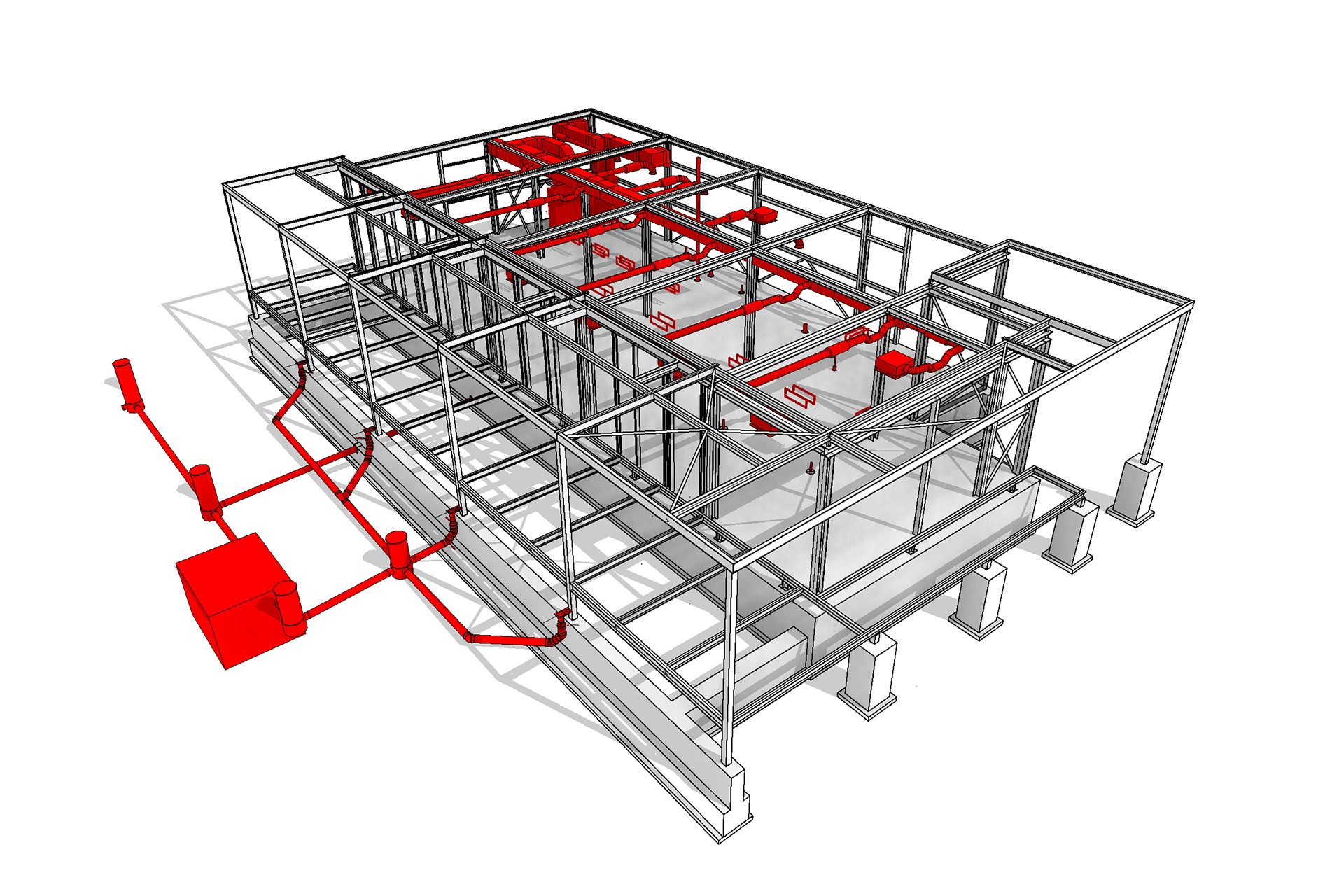

Využití virtuální reality v projekční fázi stavby je nejžhavější světovou novinkou posledních pár let. Jedním z předpokladů, které umožnily nástup této technologie je širší využití projekce v BIM ( Building Information Modeling – informační modelování budov). Projekce v BIM využívá virtuální 3D model stavby jako zdroj veškerých potřebných zobrazení (půdorysů, řezů…) a informací. Odtud byl již jen krůček ke vstupu do světa virtuální reality, nicméně až nejnovější vývoj dostupného hardwaru – zejména 3D brýlí s dostatečným rozlišením – učinil z procházky projektem skutečně plnohodnotný zážitek.

V rámci projekční činnosti našeho ateliéru umožňujeme klientům zhlédnout projekt stavby ve virtuální realitě.

Zobrazení virtuální reality zprostředkovávané našim klientům vychází přímo ze stavebního modelu a zaručuje tak stálé propojení projektové dokumentace ( včetně té odvozené ve 2D) se zobrazovaným protějškem ve virtuální realitě. Prezentace se odehrává přímo u nás v projekční kanceláři obvykle v klíčových momentech projektu společně s konzultací nad běžnými 2D plány. Například po prvním návrhu studie, po dokončení studie, před podáním žádosti o územní rozhodnutí nebo stavební povolení, při zpracování prováděcí dokumentace stavby. Pomocí brýlí pro virtuální realitu opatřených snímači pohybu a dvojice ovladačů se vydáte na procházku projektem a reálně zhodnotíte, zda odpovídá Vašim představám.

Více o virtuální realitě v projekční praxi se dozvíte ZDE.

Využijte jedinečnou možnost, kontaktujte nás a zažijte s námi Váš projekt, Váš prostor 1:1 ještě před stavbou!

PROJEKTY RODINNÝCH DOMŮ ZA PRÁZDNINOVÉ AKČNÍ CENY

Přijďte si k nám nechat zpracovat projekt rodinného domu se zcela jedinečným designem a máte možnost projít se Vaším vysněným domem ve virtuální realitě ještě před stavbou. Nabízíme kompletní služby od zpracování studie, dokumentace pro územní řízení, dokumentace pro stavební povolení až po prováděcí dokumentaci včetně interiéru. Zařídíme pro Vás všechny potřebná stanoviska, případně poradíme s volbou vhodného pozemku. Jako bonus obdržíte zpracování projektu formou informačního modelování budov, ( BIM) nejkvalitnější metody projektování staveb, která Vám nabídne mnohem více než jen možnosti rozmanitého 3D zobrazení stavby.

PASPORTIZACE STAVEB S VYUŽITÍM LASEROVÉHO SKENOVÁNÍ

Zhotovujeme pasporty staveb s využitím laserového skenování. Laserové skenování je metoda zaměření umožňující snímání velkého množství bodů v minimálním rozestupu za krátkou dobu observace. Vzniklá data se zobrazují jako tzv. mračno bodů, které tvoří velice přesný podklad pro následnou modelaci skutečného stavu budovy ve 3D. Tato metoda je velmi účinná pro dokumentaci historických staveb a pro zpracování projektu pro jejich obnovu. Své nezastupitelné místo má také při pasportizaci stávajících technologických staveb, kde vestavba nových nákladných zařízení klade vysoké nároky na přesnost projektu.

V praxi pasportizace staveb s využitím laserového skenování začíná volbou vhodné metody. Ve spolupráci s geodetickou kanceláří se vyhodnotí rozsah stavby, míra požadovaného detailu a náročnost. Na základě této rozvahy se zvolí metoda typu scaneru. Nezřídka může být pro interiér stavby zvolena jiná metoda než pro exteriér. Pro mapování komplikovaných tvarů střech, které nelze zaměřit ze stavby samotné nebo z okolních budov se používá fotogrammetrie z dronu. Obvyklým výstupem úvodní fáze zpracovávané geodetickou kanceláří je mračno bodů ukotvené v souřadnicích S-JTSK a to v předem dohodnutém datovém formátu.

V následující fázi modelování budovy si projektant podloží výstupy ze zaměření do souřadnicového systému projektu a společně s dalšími doplňujícími podklady, jako jsou např. fotografie, začíná modelovat budovu. Mračno bodů nikdy nenahrazuje práci při modelaci objektu. Neexistuje automatizovaný způsob převodu husté sítě bodů na geometrii objektu. Tento převod totiž jednoduše není možný, body nesou pouze informaci o své poloze, hodnotě odrazivosti, případně barvě aj., ale nikdy ne o tom, že jsou např. součástí stěny nebo stropu, nebo že se jedná o okno. Mračno bodů slouží jako podklad pro vymodelování prvků stavebního modelu s maximální geometrickou přesností. Veškeré informace v rámci metody BIM vkládá do projektu v rámci projekčního softwaru projektant a to na základě podkladů a svých zkušeností. V tomto ohledu je proto mnohem vhodnější zpracovává-li tuto fázi již projekční firma.

We make As-Built Documentation using laser scanning.Laser scanning is a method which uses a laser beam to find the 3D position of a point on an objects surface. By repeating this process several million times the laser scanner is producing a so called “point cloud” which forms a very accurate basis for the subsequent modeling in 3D. This method is very effective for documentation of historical buildings and for the processing of projects for their restoration. It also has an irreplaceable role in the documentation of existing technological buildings, where the installation of new equipment places high demands on the accuracy of the project.
